Nguồn gốc:
Trung Quốc
Hàng hiệu:
LEADTOP
Chứng nhận:
ISO
Số mô hình:
LTQF
Liên hệ chúng tôi
Trích dẫn Chủ đề: Khăn ướt sản xuất hàng (40-120 chiếc / gói)
| Bài báo | Mô tả hàng hóa | Số lượng | Giá bán | Tổng cộng |
| 1 | LTQF-2800 Tốc độ cao lau ướtNS máy gấp | 1 bộ | $ 60.000 | $ 180,000 |
| 2 | LTQP-360 khăn lau ướt hoàn toàn tự động Pnhức nhối NSachine (màng đóng gói tự động nối) | 1 bộ | $ 65,000 | |
| 3 | LTQL-5800B Bộ áp dụng nắp hoàn toàn tự động (SCARA) | 1 bộ | $ 55,000 |

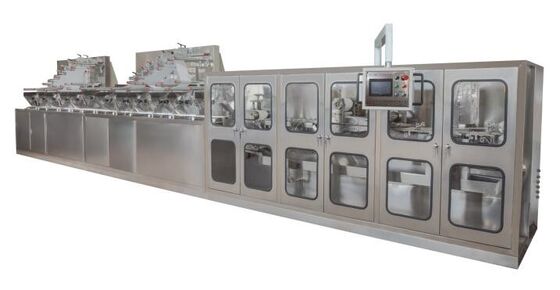

LTQF-2800 Tốc độ cao WET WIPENS MÁY GẤP
l Quy trình sản xuất: mở cuộn - xén vải thành làn - gấp - làm ướt - cắt - chất đống & đếm - giao hàng
l Thông số kỹ thuật chính
n Loại sản phẩm: bị ướt khăn lau
n Tốc độ sản phẩm: 250-380 lần cắt / phút (3000-4500 chiếc / phút)
n Nguyên liệu phù hợp: giấy không khí, vải không dệt spunlace / cán nóng
n Trọng lượng của nguyên liệu thô : 40-80g / ㎡
n Cách gấp: Hình dạng “Z” (bật lên và không bật lên)
n Cắt đoàn kết:. a. kệ giấy đôi
l B.10 làn xe hoặc 12 làn xe, 2 làn xe
l & agrave;Chiều rộng cuộn nguyên liệu: 900 ~ 1000mm
u Chiều dài khăn giấy ướt: 140-220mm (cài đặt qua màn hình cảm ứng)
n Kích thước của nguyên liệu: (1000-1250) × Ø1000 (mm, W × Dia)
n Kích thước khăn giấy ướt mở ra: (140-220) × (150-250) (mm, L × W)
n Kích thước gấp khăn giấy ướt: (140-220) × (90-110) (mm, L × W)
n Hệ thống cung cấp nguyên liệu: Động cơ servo
n Hệ thống cắt: Động cơ chuyển đổi
n Hệ thống đóng cọc: Động cơ Servo
n Nguồn cấp: 380V 50HZ
n Quyền lực: 10KW
n Kích thước của máy: 10200 × 3300 × 2000 (mm, L × W × H)
n Trọng lượng của máy:5000 kg
n Bể nước: 400L 2 cái
CHI TIẾT MÁY
CẤU HÌNH ĐIỆN
| KHÔNG | Sự mô tả | Sự chỉ rõ | Qty | Nhận xét |
| 1 | PLC | FX3GA-60MT | 1 | Mitsubishi (Nhật Bản) |
| 2 | Động cơ servo (điều khiển khoảng cách của mô | MR-JE-300A | 1 | Mitsubishi (Nhật Bản) |
| 3 | Động cơ servo (mô nhận) | MR-JE-70A | 1 | Mitsubishi (Nhật Bản) |
| 4 | Động cơ khử giun tuabin | WPDA120-1: 10-Y100L2-4 | 1 | 3KW Nanjing Utton (Trung Quốc) |
| 5 | Biến tần | 4KW | 1 | ARTRICH |
| 6 | Màn hình cảm ứng | 7 inch | 1 | Wecon |
| 7 | Công tắc không khí | 7 | THƯỢNG HẢI RENMIN | |
| số 8 | Chuyển đổi nguồn điện | S-200-24 | 1 | Shanghai Mingwei |
| 9 | Đèn báo | 1 | THƯỢNG HẢI RENMIN | |
| 10 | Tắc dừng khẩn cấp | 3 | THƯỢNG HẢI RENMIN | |
| 11 | Chiết áp | 5KΩ | 1 | |
| 12 | Bộ mã hóa quay | Đầu ra cực tăng dần | 1 | Koyo (Nhật Bản) |
| 13 | Chuyển tiếp | Omron | 4 | Omron (Nhật Bản) |
| 14 | Công tắc tiệm cận | Autonics | 6 | Autonics (Hàn Quốc) |
| 15 | Rơ le thời gian | CKHKC | 6 | Trung Quốc |
| 16 | Công tắc tơ | 3 | THƯỢNG HẢI RENMIN | |
| 17 | Máy biến áp điện tử Servo | 4,5KW | 1 | Trung Quốc |
| LTQF-2800 Danh sách phụ tùng | |||
| Không. | Bài báo | sự chỉ rõ | Qty |
| 1 | Lưỡi rạch (lên) | 150 × 35 × 8 | 5 chiếc |
| 2 | Lưỡi rạch (xuống) | 150 × 30 × 10 | 3 chiếc |
| 3 | Đai tròn | φ5 | 2 chiếc |
| 4 | Đai con lăn côn | 850 × 30 × 3 | 2 chiếc |
| 5 | Lưỡi cắt (lên) | 8 * 29 * 150 | 2 chiếc |
| 6 | Lưỡi cắt (xuống) | 10 * 15 * 150 | 2 chiếc |
| 7 | Clasp | 6 chiếc | |
| số 8 | Băng tải | 2220 * 18 | 2 cái |
| 9 | Băng tải | 2150 (2140 * 18) | 2 cái |
| 10 | Hộp dụng cụ | 1 bộ | |

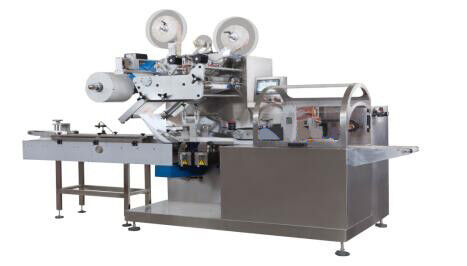

LTQP-360 Máy đóng gói khăn ướt hoàn toàn tự động (màng đóng gói tự động nối)
Loại sản xuất: khăn giấy ướt em bé
Mẹo: được trang bị với số 8 đơn vị động cơ servo từ thương hiệu Yaskawa
Quy trình sản xuất: kết nối với máy gấp → lau tự động → chuyển đến máy đóng gói → đóng màng đóng gói → đặt nhãn lỗ cửa sổ → niêm phong trung tâm → niêm phong cuối và cắt pittông → Đầu ra thành phẩm.
Tham số MainTechnical:(Thích hợp để đóng gói :40-120 chiếc / túi)
MÁY IN CHI TIẾT SAU:
MẪU SẢN PHẨM ĐÃ HOÀN THIỆN:
LTQP-360 Danh sách cấu hình điện chính
(YASKAWA(Nhật Bản) ĐIỆN (8 động cơ servo hình thành Yaskawa)
| KHÔNG | Mô tả món hàng | Sự chỉ rõ | Qty PCS) | Nhận xét |
| 1 | Bộ điều khiển chuyển động | JEPMC-MP2300S-E | 1 | YASKAWA (NHẬT BẢN) |
| 2 | Mô-đun mở rộng | R7K4FML-6-DCA32A | 1 | YASKAWA (NHẬT BẢN) |
| 3 | Động cơ servo / đơn vị servo | SGMJV-08ADE6S / SGDV-5R5A11A | 5 | YASKAWA (NHẬT BẢN) 750w |
| 4 | Động cơ servo / đơn vị servo | SGMGV-13ADC61 / SGDV-120A11A | 1 | YASKAWA (NHẬT BẢN)1,3kw |
| 5 | Động cơ servo / đơn vị servo | SGMGV-20ADA61 / SGDV-180A11A | 1 | YASKAWA (NHẬT BẢN) 1,8kw |
| 6 | Động cơ servo / đơn vị servo | SGMGV-09ADC61 / SGDV-7R6A11A | 1 | YASKAWA (NHẬT BẢN)0,85 kw |
| 7 | Cáp nguồn + cáp mã hóa | JZZP-CVM09 / JZSP-CVP02-05 | 1 | YASKAWA (NHẬT BẢN)850w |
| số 8 | Cáp nguồn + cáp mã hóa | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA (NHẬT BẢN) 750w |
| 9 | Cáp nguồn + cáp mã hóa | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA (NHẬT BẢN)1,3kw YASKAWA (NHẬT BẢN)1,8kw |
| 10 | Cáp thông tin liên lạc | JEPMC-W6002-05 | 12 | |
| 11 | Điện trở đầu cuối | JEPMC-W6022-E | 2 | |
| 12 | Bảng cảm ứng | Weinview | 1 | 7 inch |
| 13 | Công tắc ngắt khí | LG | 12 | |
| 14 | Bộ ngắt mạch hiện tại dư | CHINT | 1 | |
| 15 | Công tắc tơ (công tắc) | SCHNEIDER | 1 | |
| 16 | Công tắc điện | M&W | 1 | 350w |
| 17 | Chuyển tiếp trạng thái Solod (SSR) | ANV | 6 | |
| 18 | Bộ điều khiển nhiệt độ | DTE10P | 1 | |
| 19 | Chuyển tiếp | OMRON | 4 |
| LTQP-360 danh sách phụ tùng thay thế | |||
| Bài báo | Tên | Sự chỉ rõ | Qty PCS |
| 1 | máy cắt lỗ | tiêu chuẩn 40mm × 20mm | 1 |
| 2 | Bánh xe gia nhiệt niêm phong dọc | 4 | |
| 3 | đường ống sưởi ấm niêm phong ngang | 4 | |
| 4 | đai con lăn côn | 2 | |
| 5 | cặp nhiệt điện | 2 | |
| 6 | đai đẩy vật liệu | 5 | |
| 7 | lưỡi cắt niêm phong chân trời | 1 | |
| số 8 | Hộp dụng cụ | 1 bộ | |

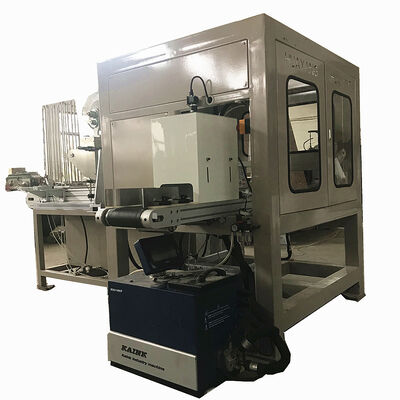

LTQL-5800B Bộ ứng dụng nắp hoàn toàn tự động (SCARA)
I. Các thông số kỹ thuật
| Tốc độ, vận tốc | 45-60 chiếc / phút (ví dụ: chiều dài phim 250mm) | ||
| Maxi.Đóng gói chiều dài phim | 300 mm (thời lượng phim sẽ ảnh hưởng đến tốc độ sản xuất thực tế) | ||
| Gói khăn ướt Kích thước | Chiều dài | Chiều rộng | Chiều cao |
| 300mm | 45-120mm | 10-80mm | |
| Accuarcy | ± 1,2 mm | ||
| Điện áp yêu cầu | 3 pha, AC380V 50/60 Hz | ||
| Quyền lực | 7,5 KW | ||
| Áp suất không khí | 0,4 - 0,6MPa, 1,0 m³ / giờ | ||
| Kích thước | L 2000 * W 2650 * H 1650 mm | ||
| Cân nặng | 1200 Kg | ||
II.Sự miêu tả
1. Sử dụng phần thân SCARA của Delta được sử dụng rộng rãi trong các sản phẩm điện tử 3C, phần thân SCARA có tốc độ, độ chính xác, tuyến tính và thẳng đứng vượt trội, có thể hoàn thành nhanh chóng và chính xác các thao tác lấy nắp, phủ nắp và dán nắp trên gói khăn ướt.
2. Hệ thống E-Vision: Sử dụng hệ thống DMV2000 E-vision của Delta, một giao diện hoạt động nhân bản thế hệ mới, nhanh chóng thiết lập hệ thống kiểm tra E-visual, sử dụng camera giao diện CameraLINK cấp cao để đạt được xử lý số học tốc độ cao, được xây dựng- trong kết nối giao tiếp PLC để tự động trao đổi dữ liệu.Giao diện hiển thị và hoạt động trong chế độ vận hành có thể được tùy chỉnh và đơn giản hóa cho việc vận hành và bảo trì.
3. Màn hình cảm ứng: Tất cả các lệnh chính thông qua màn hình cảm ứng 7 inch, như thiết lập vị trí nắm nắp, thiết lập vị trí lớp phủ, theo dõi phun keo (chạm như hình chữ nhật, loại đường băng, loại hình elip) và các thông số bù trừ, tất cả có thể có thể được thiết lập hoặc sửa đổi bằng màn hình cảm ứng.
4. Nguồn sáng Vision: Nó sử dụng nguồn sáng LED công nghiệp, bền hơn nguồn sáng dân dụng, kéo dài thời gian phân rã và nguồn sáng sẽ KHÔNG nhấp nháy, giúp cải thiện độ chính xác của việc chụp ảnh.
5. Màn hình: Nó sử dụng màn hình công nghiệp 15 inch, phù hợp hơn để sử dụng trong xưởng.
III. Cấu hình điện chính
| KHÔNG. | Bài báo | Spec & Model | QTY | dấu |
| 1 | CƠ THỂ SCARA | DRS40L3SS1BN002 (bao gồm CVT) | 1 | DELTA |
| 2 | Bộ điều khiển số 1 | DMV2000-CL2-HS | 1 | DELTA |
| 3 | Máy ảnh | DMV-CM4MCCL | 1 | DELTA |
| 4 | Ống kính máy ảnh | DMV-LN16M06 | 1 | DELTA |
| 5 | Cáp | DMV-CAF03CL | 1 | DELTA |
| 6 | Hệ thống Servo | B2-750W | 3 | DELTA |
| 7 | Bộ điều khiển số 2 | DVP32ES200T | 1 | DELTA |
| số 8 | Màn hình cảm ứng | DOPB07E411 | 1 | DELTA |
| 9 | Thiết bị nóng chảy | 1 | HS |
