Nguồn gốc:
TRUNG QUỐC
Hàng hiệu:
LTPM China
Chứng nhận:
CE, GMP
Số mô hình:
FL-Series
Liên hệ chúng tôi

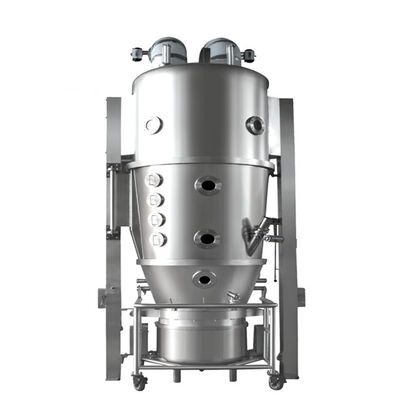

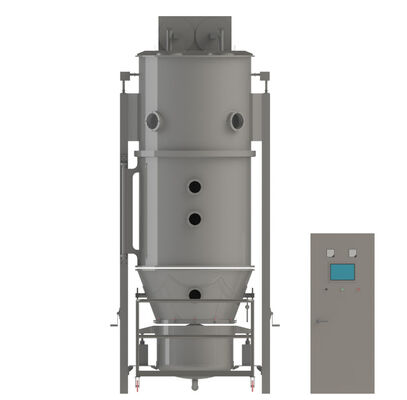

FL Series Fluid Bed Granulator của chúng tôi thích hợp cho viên nén, viên nang, ít đường hoặc hạt đường của thuốc Trung Quốc.
1. Khả năng dòng chảy được cải thiện và giảm bụi.
2. Các hoạt động là an toàn.
3. Không cần góc.Do đó việc bốc xếp nhanh chóng, nhẹ nhàng và sạch sẽ
4. Nó an toàn cho người vận hành vì vải lọc chống tĩnh điện được điều chỉnh.
5. Nó đáp ứng các yêu cầu của GMP.
NGUYÊN TẮC LÀM VIỆC:
Khí nạp được xử lý từ AHU đầu vào thông qua các bộ lọc và được làm nóng, sau đó dẫn vào bát dưới.Vật liệu được thổi đều bằng không khí nóng đi qua tấm phân phối không khí của bát sản phẩm, sau đó tạo thành trạng thái tầng sôi liên tục và được làm khô đồng đều bằng không khí nóng.
Trong trường hợp phun đỉnh để tạo hạt tầng sôi, hãy sử dụng bát sản phẩm có thể di chuyển được phun trên cùng, chất kết dính được phun trên cùng thông qua súng phun trong buồng khuếch tán vào bát sản phẩm và phun lên bề mặt vật liệu được phun bằng khí nén.Các hạt sản phẩm kết dính với nhau bằng chất kết dính và nhận được cầu kết dính để tạo thành hạt lõi, sau đó lớn lên để tạo thành hạt ướt cần thiết, chất kết dính được làm khô đồng đều bằng không khí nóng và cuối cùng là hạt khô.
Trong trường hợp phun đáy để sơn phủ, hãy sử dụng bát sản phẩm có thể di chuyển được để phun dưới cùng, chất kết dính chuyển sang dạng phun từ súng phun phía dưới và được phun ra.Các hạt hoặc viên nén được phun từ dưới lên trên bên trong buồng sôi và được bao phủ bởi các dung dịch phủ, sau đó rơi trở lại dọc theo thành của bát sản phẩm phun dưới cùng và được làm khô bằng không khí nóng, chúng trở lại đáy được phun lại từ buồng sôi và lặp lại quá trình phủ .
Thông số kỹ thuật
| Mô hình | 200 |
| Âm lượng (L) | 670 |
| Lượng được xử lý (kg / mỗi lần) | 100/300 |
| Công suất của quạt (kw) | 30 |
| Tiêu thụ hơi nước 0,4MPa (kg / h) | 282 |
| Tiêu thụ khí nén (m3/ phút) | 1.1 |
| Tiếng ồn, dB (A) | (quạt được lắp riêng) ≤75 |
| Chiều cao máy chính (m) | 2,34 × 1,7 × 3,8 |
TÍNH NĂNG, ĐẶC ĐIỂM
1. INLET AHU
AHU đầu vào bao gồm ba bộ lọc tầng G4, F8 và H13, máy hút ẩm với bộ làm mát bề mặt, nhiệt độ không khí đầu vào được điều khiển bằng cửa trộn không khí lạnh và nóng, lượng không khí đầu vào được điều khiển bằng biến tần có thể cài đặt và điều chỉnh.
2. CẤU TRÚC CƠ THỂ CHÍNH
Cấu tạo phần thân chính bao gồm bát dưới, bát sản phẩm di động phun trên, bát sản phẩm di động phun dưới, buồng khuếch tán và buồng lọc.Bát dưới, bát sản phẩm có thể di chuyển và buồng khuếch tán được làm kín bằng silicon bơm hơi với kiểm tra khí nén để đảm bảo niêm phong đáng tin cậy.
3. BỘ LỌC SẢN PHẨM
Thiết bị làm sạch bộ lọc chống thổi xung áp dụng bộ lọc vải chống tĩnh điện (trong trường hợp có yêu cầu, bộ lọc chống thổi bằng thép không gỉ có sẵn), được bơm hơi silicon niêm phong với buồng lọc với kiểm tra khí nén để đảm bảo niêm phong đáng tin cậy.Một cảm biến bụi được gắn trên đường ống xả và được khóa liên kết với hệ thống điều khiển PLC để đảm bảo an toàn cho sản phẩm trong quá trình sản xuất.
4. XẢ AHU
Hệ thống hút bụi khí thải có thể được thiết kế tùy chọn theo yêu cầu để bảo vệ môi trường.
5. THIẾT KẾ KHAI THÁC BỤI 2 THANH & 10 THANH
Có thể lựa chọn thiết kế chống bột 2 thanh và 10 thanh để đảm bảo an toàn cho người vận hành, thiết bị và môi trường với thiết bị nối đất đáng tin cậy.
6. TỔNG HỢP LƯU TRỮ
Trong trường hợp yêu cầu tạo hạt tầng sôi, bể chứa dung dịch chất kết dính và ống phun có bơm nhu động sẽ được cung cấp.Chất kết dính phun vào bát sản phẩm thông qua súng phun và phun lên bề mặt vật liệu được phun bằng khí nén.Các hạt sản phẩm kết dính với nhau bằng chất kết dính và nhận được cầu kết dính để tạo thành hạt lõi, sau đó lớn lên để tạo thành hạt ướt cần thiết, chất kết dính được làm khô đồng đều bằng không khí nóng và cuối cùng là hạt khô.
7. PHUN CHAI ĐỂ LÒ XO
Trong trường hợp phun đáy để sơn phủ, hãy sử dụng bát sản phẩm có thể di chuyển được để phun dưới cùng, chất kết dính chuyển sang dạng phun từ súng phun phía dưới và được phun ra.Các hạt hoặc viên nén được phun từ dưới lên trên bên trong buồng sôi và được bao phủ bởi các dung dịch phủ, sau đó rơi trở lại dọc theo thành của bát sản phẩm phun dưới cùng và được làm khô bằng không khí nóng, chúng trở lại đáy được phun lại từ buồng sôi và lặp lại quá trình phủ .Chiều cao của buồng tầng sôi có thể được điều chỉnh theo số lượng vật liệu, và có được trạng thái chất lỏng tốt nhất.Tấm phân phối khí phun phía dưới có thể thay đổi theo khoảng cách và lưu lượng phun khác nhau dựa trên đặc tính của vật liệu.
